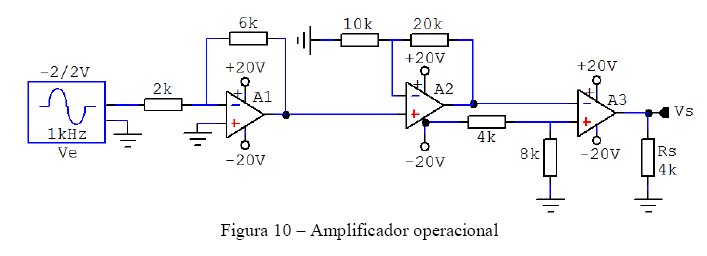

Para responder à questão a seguir, considere o circuito elétrico apresentado na Figura 10, onde os valores dos resistores estão apresentados em kΩ, Ve é um gerador de sinal senoidal de 1kHz e A1, A2 e A3 são amplificadores operacionais ideais.
As frequências dos sinais de tensão nas saídas de A1, A2 e A3 são, respectivamente,
As frequências dos sinais de tensão nas saídas de A1, A2 e A3 são, respectivamente,- A1 kHz, 1 kHz e 1 kHz.
- B2 kHz, 2 kHz e 2 kHz.
- C2 kHz, 4 kHz e 8 kHz.
- D1 kHz, 2 kHz e 4 kHz.
- E0,5 kHz, 1 kHz e 2 kHz.
