Questão de Eletroeletrônica — Eletrônica Analógica em Eletroeletrônica — IF-PE 2017

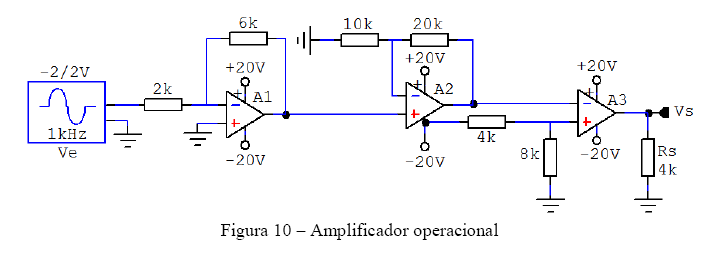

Para responder à questão a seguir, considere o circuito elétrico apresentado na Figura 10, onde os valores dos resistores estão apresentados em kΩ, Ve é um gerador de sinal senoidal de 1kHz e A1, A2 e A3 são amplificadores operacionais ideais.O valor pico-a-pico da corrente elétrica que percorre Rs é

1. A5 mA.
2. B20 mA.
3. C10 mA.
4. D2,5mA.
5. E0 mA.
