Questão de Eletroeletrônica — Equipamentos Elétricos em Eletroeletrônica — IF-PE 2017

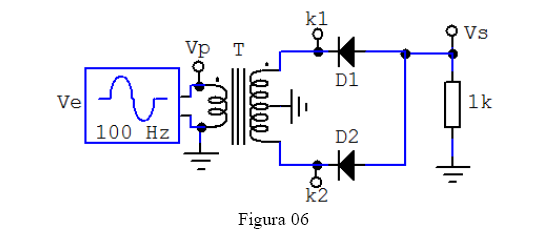

Para responder à questão a seguir, considere o circuito da Figura 06, onde o valor de R1 é apresentado em kΩ, T é um transformador com relação de espiras entre primário e secundário de 5:1 e Ve é uma fonte de sinal senoidal com frequência 100 Hz.Os gráficos dos sinais de tensão, no domínio do tempo, aferidos nos pontos Vp, k1, k2 e Vs em relação ao terra são apresentados em:

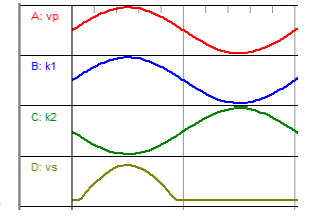

1. A

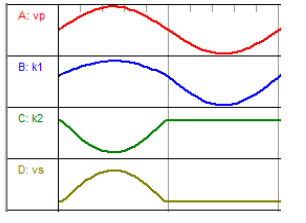

2. B

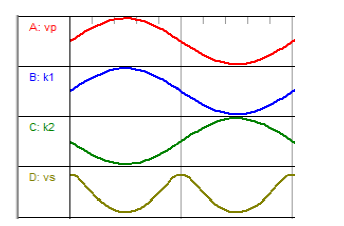

3. C

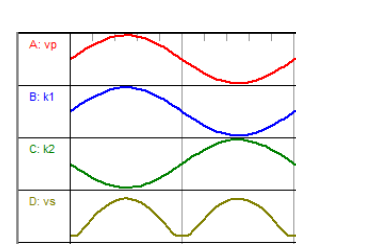

4. D

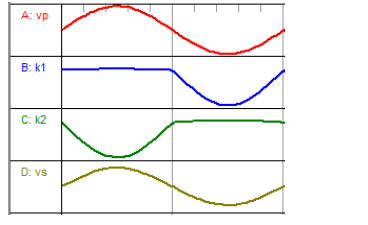

5. E
