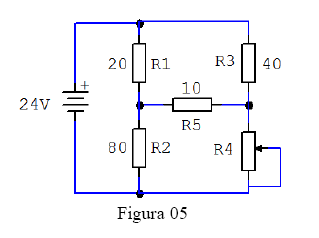

Para responder à questão a seguir, considere o circuito da Figura 05, onde o valor de todos os resistores estão expressos em ohm (Ω).
Quando o valor ajustado em R4 for 120Ω, a corrente elétrica que atravessa R5 é
Quando o valor ajustado em R4 for 120Ω, a corrente elétrica que atravessa R5 é- A60 mA.
- B80 mA.
- C2,4 A.
- D1,5 A.
- E120 mA.
