Questão de Eletroeletrônica — Análise de Circuitos Elétricos — IF-PE 2017

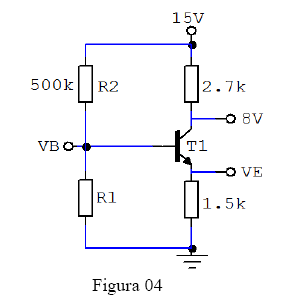

Considere o circuito elétrico apresentado na Figura 04. Nele, os valores dos resistores estão apresentados em kΩ, onde Ic é a corrente elétrica no coletor de T1, VB é a tensão de base e Ve é a tensão de emissor, ambas em relação ao terra.Os valores aproximados de Ic, VB e Ve são, respectivamente,

1. A5,56 mA, 7,0 V e 6,5 V.
2. B2,59 mA, 4,59 V e 3,89 V.
3. C13,0 mA, 6,0 V e 4,7 V.
4. D4,67 mA, 5, 9 V e 5,6 V.
5. E3,57 mA, 3,45 V e 4,15 V.
