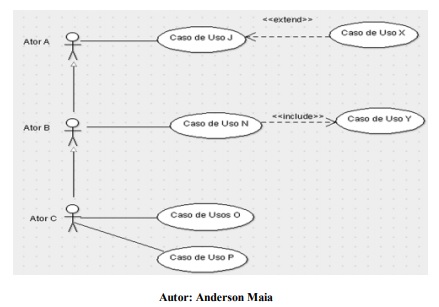

O diagrama de caso de uso abaixo foi confeccionado a partir de um levantamento de requisitos e utilizou as regras da UML.
Com base nesse diagrama, observa-se que os casos de usos:
Com base nesse diagrama, observa-se que os casos de usos:- AX e Y são acessados pelo Ator C.
- BX e P são acessados pelo Ator A.
- CY e N são acessados pelo ator A.
- DN e O são acessados pelo Ator B
- EO e P são acessados pelo Ator B.
