Questão de Engenharia de Software — UML — INSTITUTO AOCP 2017
Engenharia de SoftwareUML
- Código
- qq285623
- Banca
- INSTITUTO AOCP
- Órgão
- EBSERH
- Ano
- 2017
- Nível
- Superior
- Cargo
- Analista de Tecnologia da Informação - Processos (HUJB – UFCG)

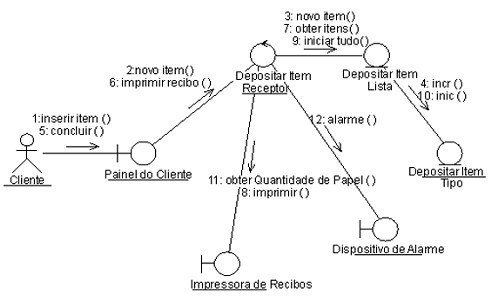

Um recém contratado analista é integrado a uma equipe de desenvolvimento de um projeto em andamento e lhe são apresentados os diagramas de modelagem. Entre todos esses diagramas, o diagrama a seguir é passado para esse analista reformular. Qual é o diagrama que ele terá que reformular?
- ADiagrama de Atividade.
- BDiagrama de Comunicação.
- CDiagrama de Estado.
- DDiagrama de Sequência.
- EDiagrama de Pacote.
