Questão de Engenharia de Software — UML — NC-UFPR 2017

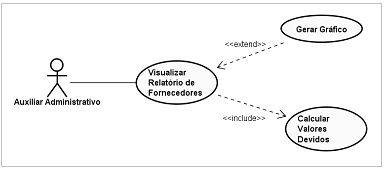

A respeito do Diagrama de Casos abaixo, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:( ) “Calcular Valores Devidos” será executado sempre que o Auxiliar Administrativo visualizar o relatório de fornecedores.( ) Ao visualizar o relatório de fornecedores, a geração do gráfico é opcional.( ) O detalhamento do funcionamento de um caso de uso pode ser feito por meio de uma especificação.( ) Da forma como está especificado, “Auxiliar Administrativo” não irá executar o caso de uso “Gerar Gráfico”.( ) Os casos de uso são executados na seguinte sequência: primeiro “Visualizar Relatório de Fornecedores”, depois “Gerar Gráfico” e depois “Calcular Valores Devidos”.Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

1. AV – V – V – F – F.
2. BF – V – F – V – F
3. CV – V – F – F – V.
4. DF – F – V – V – F.
5. EV – F – F – F – V.
