Questão de Engenharia de Software — UML — UFU-MG 2017

Engenharia de SoftwareUML
Código
qq306009
Banca
UFU-MG
Órgão
UFU-MG
Ano
2017
Nível
Superior
Cargo
Analista de Tecnologia da Informação

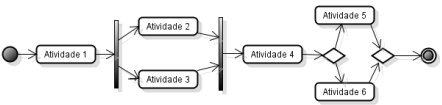

A figura, a seguir, apresenta um Diagrama de Atividades da UML.Imagem associada para resolução da questãoSobre este diagrama, é correto afirmar que
  1. Adurante uma execução deste processo, as Atividades 2 e 3 serão executadas concorrentemente, independentemente de condição, e a Atividade 4 será executada assim que uma das Atividades, 2 ou 3, estiver finalizada.
  2. Bdurante uma execução deste processo, as Atividades 2 e 3 serão executadas concorrentemente, independentemente de condição, e a Atividade 4 somente será executada quando as Atividades 2 e 3 estiverem finalizadas.
  3. Cdurante uma execução deste processo, uma das Atividades, 2 ou 3, será executada, dependendo da saída gerada pela Atividade 1, que deverá satisfazer uma das condições, para que a atividade correta seja executada.
  4. Ddurante uma execução deste processo, as Atividades 5 e 6 serão executadas paralelamente, independentemente de condição, e assim que ambas forem finalizadas, o processo será automaticamente finalizado.
Revelar gabarito e comentário

GabaritoB — durante uma execução deste processo, as Atividades 2 e 3 serão executadas concorrentemente, independentemente de condição, e a Atividade 4 somente será executada quando as Atividades 2 e 3 estiverem finalizadas.
