Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CEPS-UFPA 2018
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- qq318215
- Banca
- CEPS-UFPA
- Órgão
- UFPA
- Ano
- 2018
- Nível
- Superior
- Cargo
- CEPS - - Analista de Tecnologia da Informação - Desenvolvimento de Web

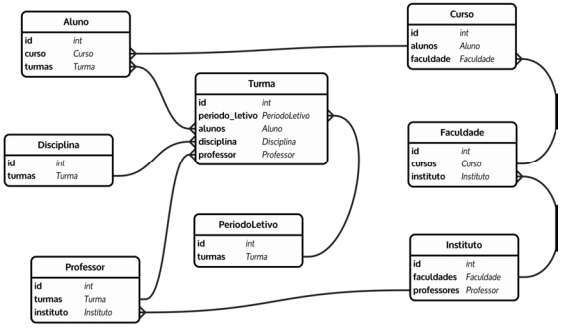

Considere o diagrama Entidade Relacionamento (ER) fornecido a seguir representando o domínio de informações associado à Gestão Acadêmica Universitária.

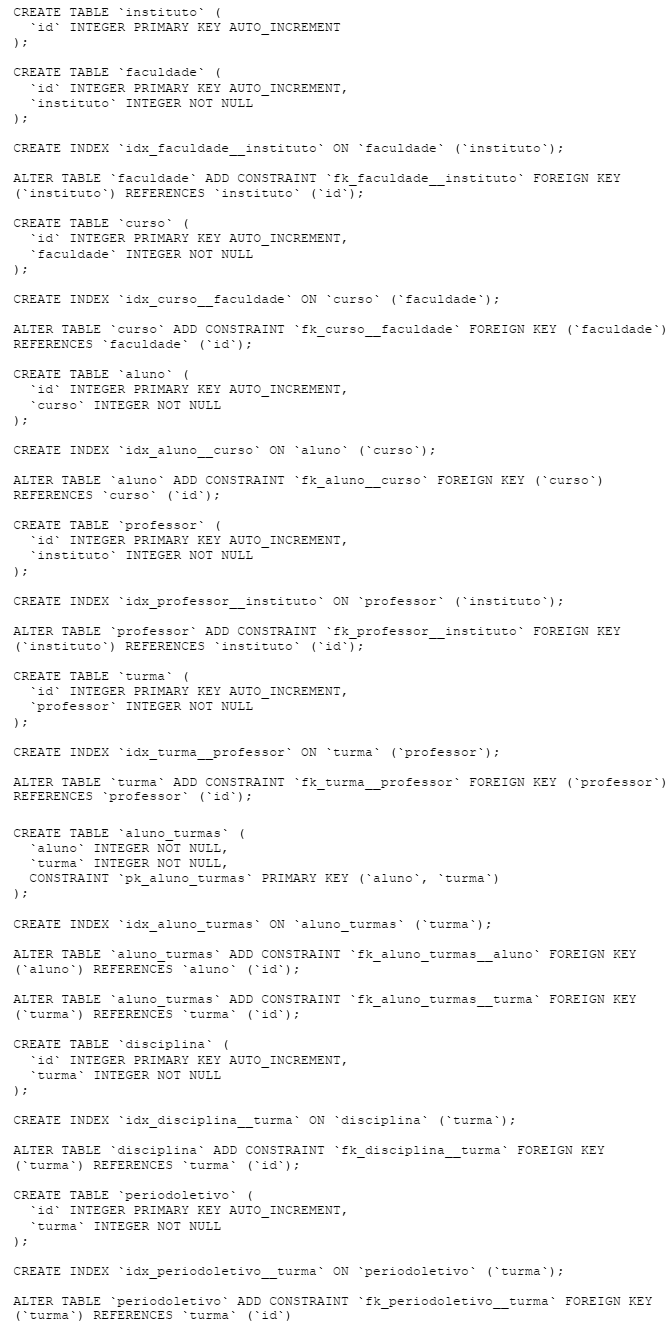

Considere também a reprodução do script MySQL automaticamente gerado a partir de uma ferramenta CASE apresentado nos quadros a seguir.
Quanto ao diagrama e ao código apresentados, é correto afirmar:
Considere também a reprodução do script MySQL automaticamente gerado a partir de uma ferramenta CASE apresentado nos quadros a seguir.Quanto ao diagrama e ao código apresentados, é correto afirmar:- AEnquanto o diagrama ER descreve que uma instância de ‘Disciplina’ está vinculada com um número potencialmente ilimitado de instâncias de ‘Turma’, o código MySQL exprime que uma instância de ‘Disciplina’ está vinculada com uma única instância de ‘Turma’.
- BA tabela denominada ‘alunos_turmas’ criada no script MySQL não possui correspondente no diagrama original. Sua criação, portanto, não é necessária para manter o mapeamento entre o diagrama original e o script.
- CA tabela denominada ‘PeriodoLetivo’ no script MySQL corresponde à entidade de mesmo nome mantendo o relacionamento de suas instâncias com ‘Turma’ no MySQL em concordância com o diagrama original.
- DA tabela denominada ‘Turma’ corresponde exatamente à descrição da entidade de mesmo nome e seus relacionamentos.
- EEnquanto o diagrama ER descreve que uma instância de ‘Faculdade’ está vinculada com um número potencialmente ilimitado de instâncias de ‘Instituto’, o código MySQL exprime que as instâncias da tabela ‘Faculdade’ estão vinculadas com somente uma instância da tabela ‘Instituto’.
