Questão de Engenharia Elétrica — Máquinas Elétricas — CEPS-UFPA 2018
Engenharia ElétricaMáquinas Elétricas
- Código
- qq318661
- Banca
- CEPS-UFPA
- Órgão
- UNIFESSPA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro - Engenharia Mecânica

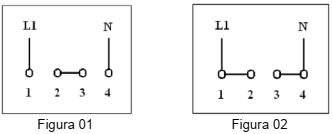

Os motores monofásicos podem ser de dois, quatro ou seis terminais. No caso de dois terminais, não há possibilidade de inversão do seu sentido de rotação, pois tem somente (L1) fase e (N) neutro. No caso de haver quatro terminais, o enrolamento é dividido em duas partes iguais. É possível ligar este motor a duas tensões (110/220), mas não é possível inverter o sentido de rotação, como se observar nas figuras 01 e 02 abaixo.
Para um motor de quatro terminais, conforme Figuras 01 e 02, analise as afirmativas seguintes.I Na Figura 01, o enrolamento está conectado em série para ligação em 110 V.II Na Figura 01, o enrolamento de maior impedância está conectado para ligação em 220 V.III Na Figura 02, os enrolamentos estão conectados em paralelo para ligação em 110 V.IV Na Figura 02, o enrolamento de menor impedância está conectado para ligação em 220 V.Estão corretas
Para um motor de quatro terminais, conforme Figuras 01 e 02, analise as afirmativas seguintes.I Na Figura 01, o enrolamento está conectado em série para ligação em 110 V.II Na Figura 01, o enrolamento de maior impedância está conectado para ligação em 220 V.III Na Figura 02, os enrolamentos estão conectados em paralelo para ligação em 110 V.IV Na Figura 02, o enrolamento de menor impedância está conectado para ligação em 220 V.Estão corretas- AI e II, somente.
- BII e III, somente.
- CI, II e IV, somente.
- DI, III e IV, somente.
- EII, III e IV, somente.
