Questão de Engenharia de Software — UML — COPERVE - UFSC 2018

Engenharia de SoftwareUML
Código
qq326388
Banca
COPERVE - UFSC
Órgão
UFSC
Ano
2018
Nível
Superior
Cargo
COPERVE - - Analista de Tecnologia da Informação

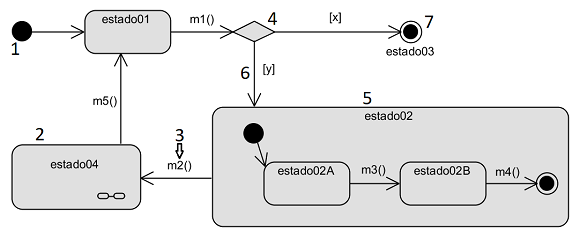

Assinale a alternativa que identifica corretamente os elementos numerados no diagrama de máquina de estados a seguir.Imagem associada para resolução da questão
  1. A1. estado inicial; 2. estado; 3. evento; 4. escolha; 5. estado submáquina; 6. fluxo de controle; 7. término.
  2. B1. estado inicial; 2. estado submáquina; 3. evento; 4. nodo decisão; 5. subestado; 6. fluxo de controle; 7. estado final.
  3. C1. pseudoestado inicial; 2. estado composto; 3. gatilho; 4. pseudoestado escolha; 5. estado submáquina; 6. transição; 7. pseudoestado final.
  4. D1. pseudoestado inicial; 2. estado submáquina; 3. gatilho; 4. pseudoestado escolha; 5. estado composto; 6. transição; 7. estado final.
  5. E1. nodo inicial; 2. estado; 3. ação; 4. nodo decisão; 5. estado composto; 6. evento; 7. ponto de saída.
Revelar gabarito e comentário

GabaritoD — 1. pseudoestado inicial; 2. estado submáquina; 3. gatilho; 4. pseudoestado escolha; 5. estado composto; 6. transição; 7. estado final.

Link permanente: /questoes/qq326388
