Questão de Engenharia de Software — UML — COPERVE - UFSC 2018
Engenharia de SoftwareUML
- Código
- qq326389
- Banca
- COPERVE - UFSC
- Órgão
- UFSC
- Ano
- 2018
- Nível
- Superior
- Cargo
- COPERVE - - Analista de Tecnologia da Informação

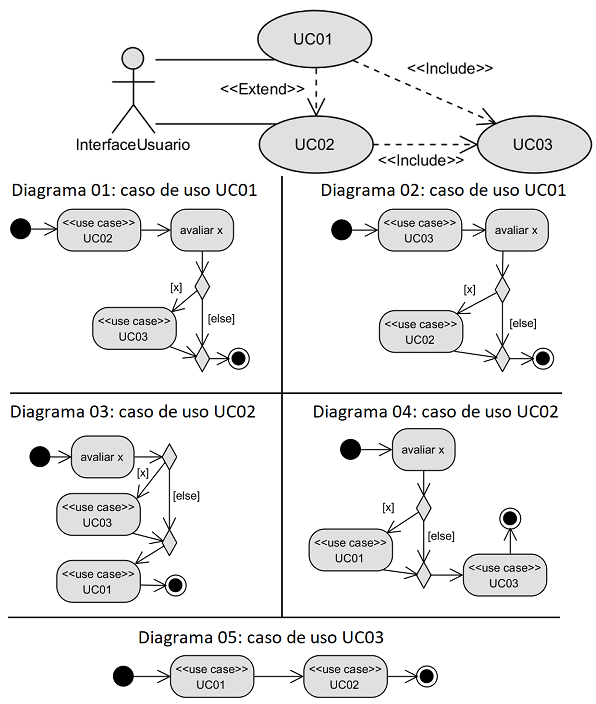

Considere o diagrama de casos de uso e os cinco diagramas de atividades a seguir.
Qual diagrama de atividades detalha corretamente um dos casos de uso do diagrama de casos de uso?
Qual diagrama de atividades detalha corretamente um dos casos de uso do diagrama de casos de uso?- ADiagrama 01
- BDiagrama 05
- CDiagrama 04
- DDiagrama 02
- EDiagrama 03
