Questão de Engenharia de Software — UML — FCM 2018

Engenharia de SoftwareUML
Código
qq337604
Banca
FCM
Órgão
IFN-MG
Ano
2018
Nível
Médio
Cargo
Professor - Informática

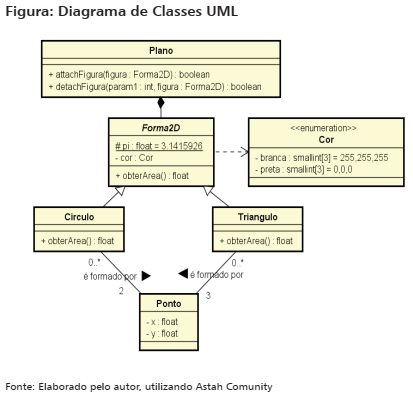

Analise a base do Diagrama de Classes UML apresentado a seguir:Imagem associada para resolução da questãoÉ correto afirmar que
  1. Ao atributo cor é acessível nas classes Círculo e Triângulo.
  2. Ba classe Forma2D agrega objetos instanciados a partir das classes Círculo e Triângulo.
  3. Co atributo pi pode ser acessado mesmo sem instanciar objetos do tipo Círculo e Triângulo.
  4. Do número 2 que está ao lado esquerdo da classe Ponto representa o papel de Ponto em relação ao Círculo.
  5. Eo nome da associação “é formado por” indica navegabilidade entre as classes: Triângulo e Ponto; e Círculo e Ponto.
Revelar gabarito e comentário

GabaritoC — o atributo pi pode ser acessado mesmo sem instanciar objetos do tipo Círculo e Triângulo.
