Questão de Engenharia de Software — UML — FUNRIO 2018
Engenharia de SoftwareUML
- Código
- qq355612
- Banca
- FUNRIO
- Órgão
- Câmara de São João de Meriti - RJ
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista Legislativo - Analista em Tecnologia

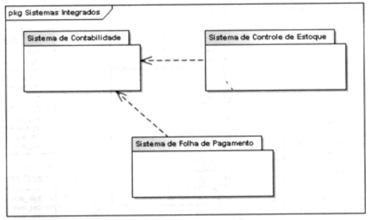

A figura abaixo ilustra um diagrama estrutural empregado pela UML com o objetivo de representar os subsistemas englobados por um sistema de forma a determinar as partes que o compõem.
Essa figura é denominada diagrama de:
Essa figura é denominada diagrama de:- Apacotes.
- Bcomunicação.
- Ccomponentes.
- Dimplantação.
- Eobjetos.
