Questão de Arquitetura — Expressão e representação — Gestão Concurso 2018
ArquiteturaExpressão e representação
- Código
- qq356693
- Banca
- Gestão Concurso
- Órgão
- EMATER-MG
- Ano
- 2018
- Nível
- Superior
- Cargo
- Assistente Técnico I - Arquitetura e Urbanismo

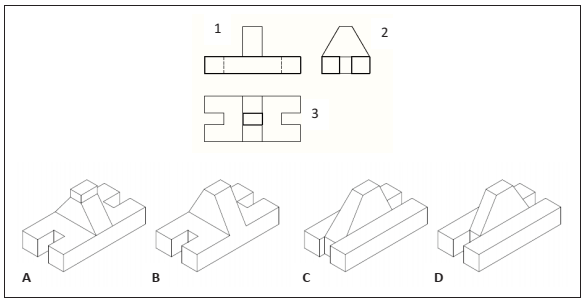

A perspectiva é um dos recursos gráficos utilizados pelo arquiteto para transformar um conjunto de plantas e de elevações/vistas em projeto de 3 dimensões.Abaixo é apresentado um conjunto de 3 vistas e 4 perspectivas.
Considerando que as vistas acima estão desenhadas no 1º diedro, avalie as afirmações.I. A vista 3 pode ser representada pelas perspectivas A e B.II. A perspectiva da figura “B” representa o conjunto de vistas das figuras 1, 2 e 3.III. A perspectiva da figura “D” representa o conjunto de vistas das figuras 1, 2 e 3, porém no 3º diedro.IV. As vistas das figuras 1, 2 e 3 representam, respectivamente: vista frontal, vista lateral esquerda e vista superior, no 1º diedro.Está correto apenas o que se afirma em
Considerando que as vistas acima estão desenhadas no 1º diedro, avalie as afirmações.I. A vista 3 pode ser representada pelas perspectivas A e B.II. A perspectiva da figura “B” representa o conjunto de vistas das figuras 1, 2 e 3.III. A perspectiva da figura “D” representa o conjunto de vistas das figuras 1, 2 e 3, porém no 3º diedro.IV. As vistas das figuras 1, 2 e 3 representam, respectivamente: vista frontal, vista lateral esquerda e vista superior, no 1º diedro.Está correto apenas o que se afirma em- AII.
- BI e III.
- CIII e IV.
- DI, II e IV.
