Questão de Engenharia de Software — UML — NC-UFPR 2018
Engenharia de SoftwareUML
- Código
- qq383946
- Banca
- NC-UFPR
- Órgão
- FOZPREV de Foz do Iguaçu - PR
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista Previdenciário - Sistema de Informação

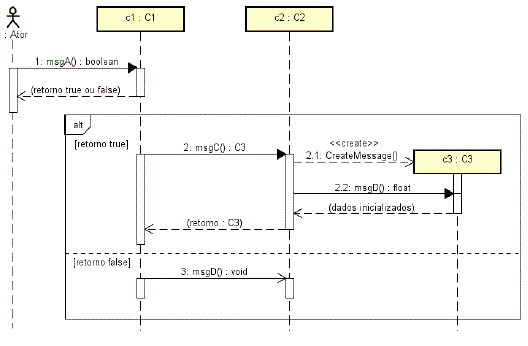

Considere o diagrama da UML (Unified Modeling Language) fornecido na figura abaixo:
Com base nesse diagrama, assinale a alternativa correta.
Com base nesse diagrama, assinale a alternativa correta.- ASe o operador de controle [alt] fosse o operador [opt], haveria somente uma sub-região.
- BHá um erro no diagrama, pois msgD() está sendo chamada com assinaturas diferentes.
- CSe o retorno de msgA() for false, um objeto c3 será criado.
- DmsgD() é mensagem síncrona em c2.
- EmsgC() é uma operação da classe C1, representada pelo objeto c1.
