Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — SELECON 2018
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qq399851
- Banca
- SELECON
- Órgão
- Prefeitura de Cuiabá - MT
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

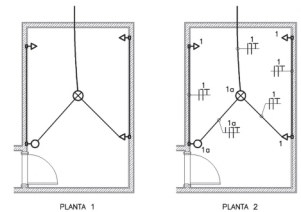

Na figura a seguir, as plantas 1 e 2 representam, respectivamente, duas versões da planta de instalações elétricas de um cômodo: uma sem a distribuição dos circuitos e outra com essa distribuição.
As duas versões foram desenhadas com o programa Autocad, utilizando-se o teclado para digitar cada comando. Digitando-se TE, C, L, CO ou M, obtém-se, respectivamente, os comandos: text (texto), circle (círculo), line (linha), copy (copiar) ou move (mover). Dada a Planta 1, é possível desenhar a Planta 2 sem utilizar o seguinte comando:
As duas versões foram desenhadas com o programa Autocad, utilizando-se o teclado para digitar cada comando. Digitando-se TE, C, L, CO ou M, obtém-se, respectivamente, os comandos: text (texto), circle (círculo), line (linha), copy (copiar) ou move (mover). Dada a Planta 1, é possível desenhar a Planta 2 sem utilizar o seguinte comando:- ACO
- BM
- CC
- DL
