Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — SELECON 2018
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq399852
- Banca
- SELECON
- Órgão
- Prefeitura de Cuiabá - MT
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

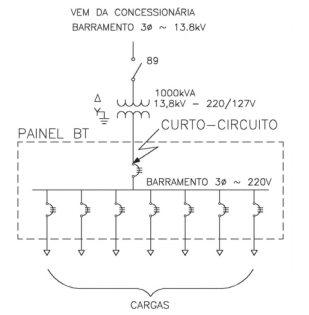

A figura a seguir representa um diagrama unifilar de uma instalação elétrica que sofreu curto-circuito.
As impedâncias de sequência positiva e negativa do transformador podem ser representadas, respectivam ente, por Z₁ e Z₂. No momento do curto-circuito, a rede a montante do transformador pode ser representada por uma fonte de tensão Vrede em série com uma impedância Zrede e os cabos entre o transformador e o Painel BT possuem impedância Zcabo. Considerando-se que o curto-circuito em referência é trifásico e que as cargas alimentadas pelo Painel BT são resistivas, o diagrama unifilar correspondente é apresentado na alternativa:
As impedâncias de sequência positiva e negativa do transformador podem ser representadas, respectivam ente, por Z₁ e Z₂. No momento do curto-circuito, a rede a montante do transformador pode ser representada por uma fonte de tensão Vrede em série com uma impedância Zrede e os cabos entre o transformador e o Painel BT possuem impedância Zcabo. Considerando-se que o curto-circuito em referência é trifásico e que as cargas alimentadas pelo Painel BT são resistivas, o diagrama unifilar correspondente é apresentado na alternativa:- A
- B
- C
- D
