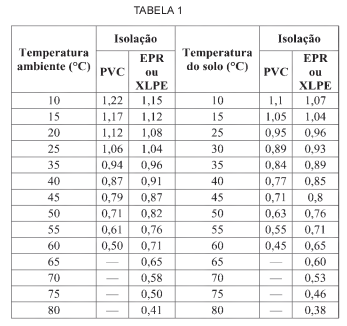

A tabela 1 a seguir apresenta os fatores de correção para temperaturas ambientes diferentes de 30 °C para linhas não subterrâneas e de 20 °C (temperatura do solo) para linhas subterrâneas.

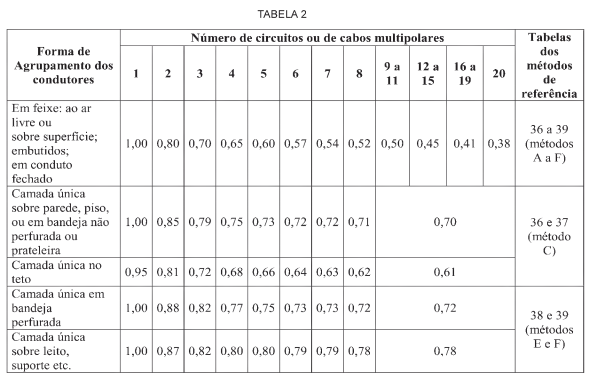

A tabela 2 abaixo apresenta os fatores de correção aplicáveis a condutores agrupados em feixe (em linhas abertas ou fechadas) e a condutores agrupados num mesmo plano, em camada única.
Um motor monofásico de 1.800W, 100V, com fator de potência 0,8, rendimento de 90%, opera na temperatura de 40 °C e será alimentado por condutores com isolamento em EPR. Esses condutores serão instalados numa bandeja não perfurada que contém mais 2 circuitos, os quais atendem a outras cargas da instalação. Com base nessas informações, o valor da corrente para o dimensionamento do condutor de alimentação desse motor é, aproximadamente, de:
A tabela 2 abaixo apresenta os fatores de correção aplicáveis a condutores agrupados em feixe (em linhas abertas ou fechadas) e a condutores agrupados num mesmo plano, em camada única.Um motor monofásico de 1.800W, 100V, com fator de potência 0,8, rendimento de 90%, opera na temperatura de 40 °C e será alimentado por condutores com isolamento em EPR. Esses condutores serão instalados numa bandeja não perfurada que contém mais 2 circuitos, os quais atendem a outras cargas da instalação. Com base nessas informações, o valor da corrente para o dimensionamento do condutor de alimentação desse motor é, aproximadamente, de:- A25,0 A
- B27,5 A
- C31,3 A
- D34,8 A
