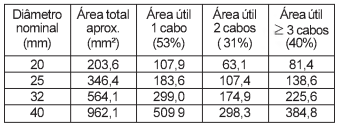

A tabela a seguir relaciona os diâmetros nominais externos de eletrodutos rígidos de PVC, tipo roscável, com a seção total ocupada pelos condutores.
Um eletroduto rígido de PVC roscável deve ser capaz de conter 4 circuitos monofásicos, de uma mesma instalação, todos com condutores isolados com PVC 70°C, sendo dois circuitos com condutores de 6 mm² (área total de 16,6 mm²); um circuito com condutores de 4 mm² (13,2 mm²) e um circuito com condutores de 2,5 mm²(10,2 mm²). O condutor de proteção dos quatro circuitos é de 6 mm². O diâmetro mínimo desse eletroduto deve ser:
Um eletroduto rígido de PVC roscável deve ser capaz de conter 4 circuitos monofásicos, de uma mesma instalação, todos com condutores isolados com PVC 70°C, sendo dois circuitos com condutores de 6 mm² (área total de 16,6 mm²); um circuito com condutores de 4 mm² (13,2 mm²) e um circuito com condutores de 2,5 mm²(10,2 mm²). O condutor de proteção dos quatro circuitos é de 6 mm². O diâmetro mínimo desse eletroduto deve ser:- A20 mm
- B25 mm
- C32 mm
- D40 mm
