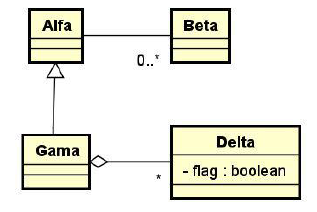

Considere os diagramas fornecidos (figuras 1 e 2). O diagrama de classes apresenta as classes Alfa, Beta, Gama e Delta, bem como seus relacionamentos. O diagrama de máquina de estados apresenta as transições de estados pelas quais passa uma instância da classe Delta.Figura 1 – Diagrama de Classes

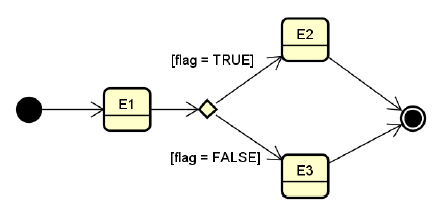

Figura 2 – Diagrama de Máquina de Estados da Classe Delta
Sobre o que está especificado nesses diagramas, assinale a alternativa correta.
Figura 2 – Diagrama de Máquina de Estados da Classe DeltaSobre o que está especificado nesses diagramas, assinale a alternativa correta.- ASe Gama tivesse atributos, estes seriam herdados por Alfa
- BUm objeto da classe Beta pode relacionar-se ou não com várias instâncias da classe Alfa.
- CDelta representa partes de um todo e o todo é representado por Gama.
- DDelta pode ser instanciado no estado E2.
- EDelta somente atinge o estado E3 quando flag é TRUE.
