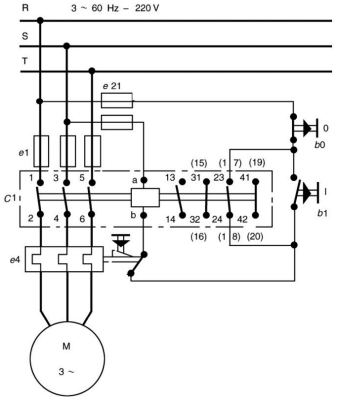

A figura abaixo mostra o diagrama de um motor M sendo ligado a partir de uma rede trifásica.
Fonte: Adaptado de CREDER, Hélio; Instalações Elétricas. – Rio de Janeiro: LTC, 2016 Assinale a alternativa correta.
Fonte: Adaptado de CREDER, Hélio; Instalações Elétricas. – Rio de Janeiro: LTC, 2016 Assinale a alternativa correta.- AA chave de partida utilizada é a estrela-triângulo.
- BO diagrama é utilizado para fazer a reversão da rotação do motor
- COs contatos 13, 14, 23 e 24 representam os contatos auxiliares normalmente fechados da contatora C1.
- DOs contatos 23 e 24 estão realizando o intertravamento do botão b1.
- EO dispositivo contra sobrecarga e4 não abre os seus terminais principais durante uma condição de sobrecarga; somente abrirá o seu terminal auxiliar.
