Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FEPESE 2019
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq457358
- Banca
- FEPESE
- Órgão
- CELESC
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro de Produção Elétrica
Considere uma instalação elétrica com duas lâmpadas comandadas por dois interruptores paralelos duplos.

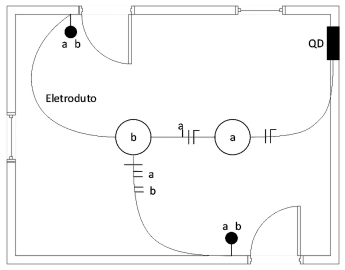

A figura mostra que a instalação possui quatro eletrodutos, sendo que três deles já estão com a fiação definida.Qual será a fiação do eletroduto destacado na figura para o correto funcionamento das lâmpadas?
A figura mostra que a instalação possui quatro eletrodutos, sendo que três deles já estão com a fiação definida.Qual será a fiação do eletroduto destacado na figura para o correto funcionamento das lâmpadas?- A1 fase e 4 fios de retorno
- B1 fase e 5 fios de retorno
- C1 fase, 1 neutro e 3 fios de retorno
- D4 fios de retorno
- E6 fios de retorno
