Questão de Engenharia Elétrica — Circuitos CA — FEPESE 2019
Engenharia ElétricaCircuitos CA
- Código
- qq457671
- Banca
- FEPESE
- Órgão
- DEINFRA - SC
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro - Engenharia Elétrica

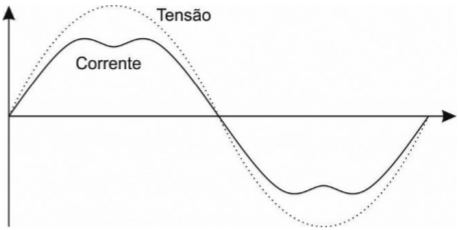

Uma carga é conectada na rede elétrica.A tensão (linha pontilhada) e a corrente (linha contínua) são medidas através de um osciloscópio, conforme mostra a figura.
O eixo vertical representa a amplitude das variáveis medidas e o eixo horizontal, o tempo.Analise as afirmativas abaixo em relação à carga:1. A carga é linear, pois não há defasagem entre a tensão e a corrente.2. O fator de potência da carga é unitário, pois não há defasagem entre a tensão e a corrente.3. Não há distorção harmônica na tensão de alimentação.4. A corrente não possui componentes harmônicas de ordem 2 e suas múltiplas.Assinale a alternativa que indica todas as afirmativas corretas.
O eixo vertical representa a amplitude das variáveis medidas e o eixo horizontal, o tempo.Analise as afirmativas abaixo em relação à carga:1. A carga é linear, pois não há defasagem entre a tensão e a corrente.2. O fator de potência da carga é unitário, pois não há defasagem entre a tensão e a corrente.3. Não há distorção harmônica na tensão de alimentação.4. A corrente não possui componentes harmônicas de ordem 2 e suas múltiplas.Assinale a alternativa que indica todas as afirmativas corretas.- ASão corretas apenas as afirmativas 1 e 2.
- BSão corretas apenas as afirmativas 2 e 3.
- CSão corretas apenas as afirmativas 3 e 4
- DSão corretas apenas as afirmativas 1, 2 e 4.
- ESão corretas as afirmativas 1, 2, 3 e 4.
