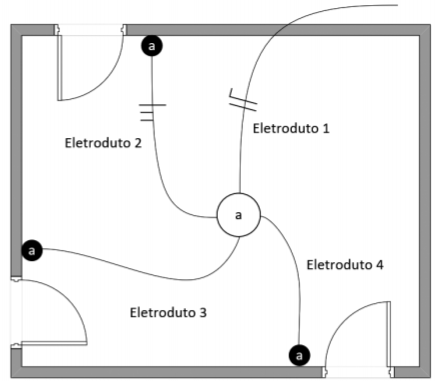

Considere a figura abaixo da instalação de uma lâmpada “a” de um cômodo que possui três interruptores para o seu acionamento.
Considere também, que qualquer um dos três interruptores pode ligar ou desligar a lâmpada. A fiação dos eletrodutos 1 e 2 já está completa.Assinale a alternativa que contém o número e a função dos fios nos eletrodutos 3 e 4.
Considere também, que qualquer um dos três interruptores pode ligar ou desligar a lâmpada. A fiação dos eletrodutos 1 e 2 já está completa.Assinale a alternativa que contém o número e a função dos fios nos eletrodutos 3 e 4.- AO eletroduto 3 terá 1 fio fase e 1 fio de retorno e o eletroduto 4 terá 3 fios de retorno.
- BO eletroduto 3 terá 2 fios de retorno e o eletroduto 4 terá 1 fio neutro.
- CO eletroduto 3 terá 2 fios de retorno e o eletroduto 4 terá 2 fios de retorno.
- DO eletroduto 3 terá 3 fios de retorno e o eletroduto 4 terá 2 fios de retorno.
- EO eletroduto 3 terá 4 fios de retorno e o eletroduto 4 terá 3 fios de retorno.
