Questão de Engenharia de Software — UML — IF-PA 2019
Engenharia de SoftwareUML
- Código
- qq508851
- Banca
- IF-PA
- Órgão
- IF-PA
- Ano
- 2019
- Nível
- Superior
- Cargo
- Analista de Tecnologia da Informação – Desenvolvimento de Sistemas

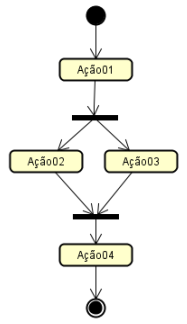

Com o diagrama de atividades da UML abaixo:
Assinale a alternativa CORRETA.
Assinale a alternativa CORRETA.- AO elemento que está entre a ação “Ação01” e as ações “Ação02” e “Ação03” é uma barra de sincronização denominado de Join que possui a finalidade de dividir o fluxo do processo em vários fluxos que podem ser executados de forma paralela.
- BA barra de sincronização que está entre as ações “Ação02” e “Ação03” e a ação “Ação04” é denominada de Fork e representa a situação em que a “Ação04” só poderá ser executada após o término das ações “Ação02” e “Ação03”.
- CAs ações “Ação02” e “Ação03” são mutuamente exclusivas, ou seja, serão executadas de acordo o estado da barra de sincronização que está após a ação “Ação01”.
- DA barra de sincronização do tipo Fork que está após as ações “Ação02” e “Ação03”, fará com que a ação “Ação04” seja executada imediatamente após o encerramento da “Ação02” ou da “Ação03”.
- EA barra de sincronização que está entre a ação “Ação01” e as ações “Ação02” e “Ação03” é denominado de Fork que possui a finalidade de dividir o fluxo do processo em vários fluxos que podem ser executados de forma concorrente.
