Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — SELECON 2019

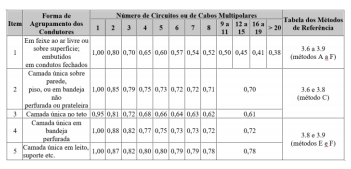

Para determinar a bitola de um condutor por meio do método de capacidade de corrente, utilizam-se as tabelas de capacidade de corrente da norma ABNT NBR 5410: Instalações Elétricas de Baixa Tensão, 2004, revisão de 2008, que exprimem tais correntes considerando os circuitos de forma individual e na temperatura ambiente de 30°C. Contudo, tais tabelas não fornecem informações quando os circuitos estão alocados com mais de um circuito ou então quando estão instalados em ambientes com temperaturas diferentes de 30°C. Para este ajuste, são utilizadas as tabelas de correção. As tabelas a seguir referem-se à correção de temperatura ambiente e ao agrupamento de circuito em diversas situações:Tabela Fatores de correção para temperatura ambiente diferente de 30°C para linhas não subterrâneasFonte: NBR 5410Tabela para fatores de correção paraagrupamento de circuitosFonte: NBR 5410Considere que um determinado circuito tenha a corrente nominal será instalado em eletroduto embutido em alvenaria, juntamente com outros três circuitos e a temperatura ambiente local é de 45°C. De posse das tabelas de correção de temperatura e de agrupamento de circuitos da NBR citada, sabendo que os condutores utilizados serão de isolação de PVC, o valor de corrente corrigida a ser utilizada na tabela de capacidade de corrente para determinar a bitola correta do condutor pelo método da capacidade de corrente será de:

1. A19,27 A
2. B63,29 A
3. C68,16 A
4. D61,89 A
