Questão de Engenharia Civil — Estruturas — FUMARC 2021

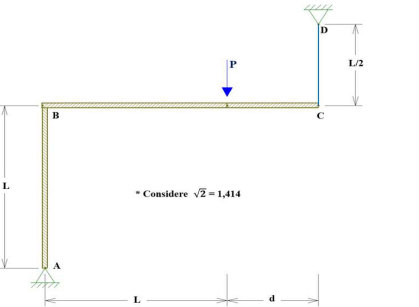

Uma estrutura plana e rígida ABC, de seção transversal constante e peso desprezível, deve suportar uma carga vertical de valor P sobre a barra horizontal BC, conforme indicado na figura seguinte. Na extremidade A da barra vertical AB, a estrutura se apoia em um elemento de fundação que suporta uma carga vertical máxima de valor igual à metade do valor da carga P. Como medida auxiliar, a estrutura é fixada na extremidade C a um tirante CD, que suporta uma força de tração máxima igual a P/√2 .Nessas condições, a segurança estrutural estará garantida se a distância d estiver em um intervalo de, aproximadamente:

1. A100,0% a 141,4% do comprimento L.
2. B33,3% a 41,4% do comprimento L.
3. C33,3% a 100,0% do comprimento L.
4. D41,4% a 100,0% do comprimento L.
