Questão de Engenharia Naval — Arquitetura naval — SELECON 2021
Engenharia NavalArquitetura naval
- Código
- qq685425
- Banca
- SELECON
- Órgão
- EMGEPRON
- Ano
- 2021
- Nível
- Superior
- Cargo
- Engenheiro (Construção Naval 1)

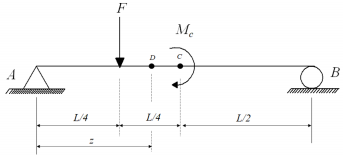

Uma viga de comprimento L, apoiada nos pontos A e B, sustenta duas cargas, uma força F e um momento Mc. O momento Mc encontra-se posicionado no meio da viga (ponto C) e deslocado do ponto de apoio A. A uma distância Z, encontra-se o ponto D conforme mostra a figura.
As expressões dos resultados referentes à força no apoio A e o esforço cortante no ponto D são, respectivamente:
As expressões dos resultados referentes à força no apoio A e o esforço cortante no ponto D são, respectivamente:- A(5F/4 + Mc/L) , [- 3F/4 - Mc/L]
- B(F/4 + 2Mc/L) , [F/4 + Mc/L]
- C(3F/4 + Mc/L) , [- F/4 -Mc/L]
- D(3F/4 - Mc/L) , [- F/4 + Mc/L]
