Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — SELECON 2021
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- qq685618
- Banca
- SELECON
- Órgão
- EMGEPRON
- Ano
- 2021
- Nível
- Superior
- Cargo
- Engenheiro Eletricista (Gerenciamento de Projetos)

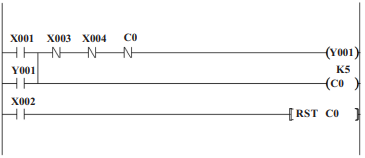

Os diagramas em LADDER são comumente utilizados em acionamentos. A figura a seguir representa um diagrama em que a saída Y001 tem uma limitação no número de manobras.
Analisando o diagrama, o número de manobras que impedirá nova energização da saída será:
Analisando o diagrama, o número de manobras que impedirá nova energização da saída será:- A3 (três)
- B4 (quatro)
- C5 (cinco)
- D6 (seis)
