Questão de Eletricidade — Equipamentos Elétricos — SELECON 2021

EletricidadeEquipamentos Elétricos
Código
qq686056
Banca
SELECON
Órgão
EMGEPRON
Ano
2021
Nível
Médio
Cargo
Técnico Eletricidade

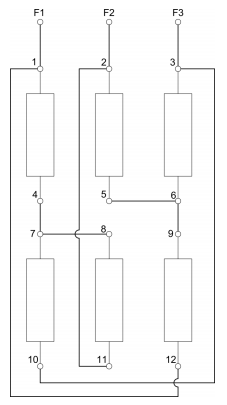

A figura apresenta o diagrama de ligação dos enrolamentos de um motor.Imagem associada para resolução da questãoFigura - Diagrama de ligação dos enrolamentosA figura mostra o diagrama de ligação dos enrolamentos de um motor de indução trifásico a 12 fios na configuração:
  1. Atriângulo
  2. Bestrela
  3. Cduplo triângulo
  4. Ddupla estrela
Revelar gabarito e comentário

GabaritoD — dupla estrela

Link permanente: /questoes/qq686056
