Questão de Eletrotécnica — Equipamentos e Componentes — SELECON 2021

EletrotécnicaEquipamentos e Componentes
Código
qq686118
Banca
SELECON
Órgão
EMGEPRON
Ano
2021
Nível
Médio
Cargo
Técnico Eletrônica

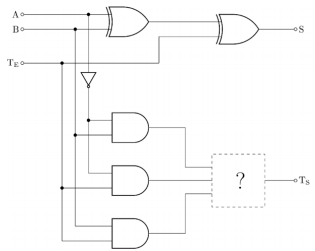

Para gerar o transporte de saída adequado de um subtrator completo, a porta lógica de três entradas que deve ser utilizada no lugar indicado com uma interrogação (?) na figura é:Imagem associada para resolução da questãoFigura. Circuito Subtrator Completo
  1. Aporta NÃO E
  2. Bporta E
  3. Cporta OU
  4. Dporta OU EXCLUSIVO
Revelar gabarito e comentário

GabaritoC — porta OU
