Questão de Eletrônica — Análise de Circuitos — SELECON 2021

EletrônicaAnálise de Circuitos
Código
qq686119
Banca
SELECON
Órgão
EMGEPRON
Ano
2021
Nível
Médio
Cargo
Técnico Eletrônica

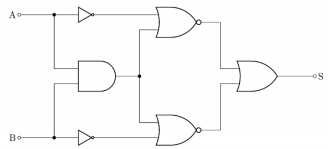

O tipo de porta lógica para o qual o circuito representado na figura pode ser simplificado é:Imagem associada para resolução da questãoFigura. Circuito Lógico
  1. Aporta E
  2. Bporta NÃO E
  3. Cporta NÃO OU
  4. Dporta OU EXCLUSIVO
Revelar gabarito e comentário

GabaritoD — porta OU EXCLUSIVO

Link permanente: /questoes/qq686119
