Questão de Eletrônica — Análise de Circuitos — SELECON 2021
EletrônicaAnálise de Circuitos
- Código
- qq686130
- Banca
- SELECON
- Órgão
- EMGEPRON
- Ano
- 2021
- Nível
- Médio
- Cargo
- Técnico Eletrônica

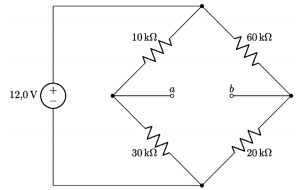

A figura apresenta uma ponte de Wheatstone
Figura. Ponte de WheatstoneOs parâmetros do circuito equivalente de Thevenin desta ponte de Wheatstone, a tensão de circuito aberto e a resistência equivalente, em relação aos terminais a-b, são, respectivamente:
Figura. Ponte de WheatstoneOs parâmetros do circuito equivalente de Thevenin desta ponte de Wheatstone, a tensão de circuito aberto e a resistência equivalente, em relação aos terminais a-b, são, respectivamente:- Av oc= 6 V e Req= 20,6 kΩ
- Bv oc= 6 V e Req= 22,5kΩ
- Cvoc= 12 V e Req= 26,7kΩ
- Dvoc= 9 V e Req= 29,2kΩ
