Questão de Mecânica — Processos de Fabricação Mecânica — SELECON 2021

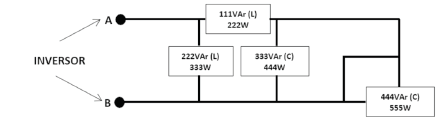

A figura a seguir é um circuito elétrico representado por blocos de cargas com suas respectivas potências nominais. Para que as cargas recebam tensão senoidal pura,o circuito é alimentado por um inversor DC→AC, utilizando uma modulação senoidal PWM(Pulse With Modulaton- pulso com modulação). O tipo de alimentação permite concluir sobre como as potências são consumidas ou trocadas pelas cargas com predominância indutiva (L) e capacitiva (C)Com relação ao circuito alimentado entre os pontos A e B, os respectivos valores da potência ativa, em W, e da potência reativa,em VAr,solicitados ao INVERSOR são:

1. A333; + 222
2. B444; + 444
3. C555; + 333
4. D999; 0
