Questão de Mecânica — Processos de Fabricação Mecânica — SELECON 2021

MecânicaProcessos de Fabricação Mecânica
Código
qq686171
Banca
SELECON
Órgão
EMGEPRON
Ano
2021
Nível
Médio
Cargo
Técnico Instrumentação

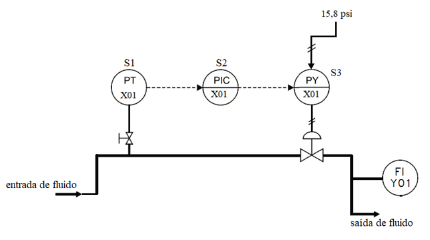

A figura abaixo representa uma malha de controle.Imagem associada para resolução da questãoConforme representado na malha de controle, é possível afirmar:
  1. AA saída do transmissor de pressão (PT– X01) é um sinal eletromagnético.
  2. BO controlador é designado como (PIC-X01) e encontra-se montado no campo.
  3. CO transmissor de pressão é chamado de (PT-X01) e encontra-se montado no painel principal de controle.
  4. DO sinal elétrico de saída do(PIC–X01)é convertido em pneumático pelo conversor I/P(PY-X01).
Revelar gabarito e comentário

GabaritoD — O sinal elétrico de saída do(PIC–X01)é convertido em pneumático pelo conversor I/P(PY-X01).
