Questão de Mecânica — Desenho Técnico Mecânico — SELECON 2021
MecânicaDesenho Técnico Mecânico
- Código
- qq686249
- Banca
- SELECON
- Órgão
- EMGEPRON
- Ano
- 2021
- Nível
- Médio
- Cargo
- Técnico Mecânica (Fabricação e Montagem)

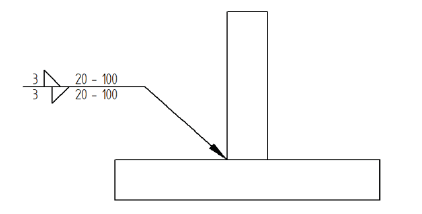

A figura a seguir faz referência à simbologia de soldagem adotada em desenho técnico de estruturas que são unidas por soldagem
De acordo com a figura, a simbologia de soldagem vem a ser:
De acordo com a figura, a simbologia de soldagem vem a ser:- Asolda intermitente e intercalada com filete de 3 mm de altura, 20 mm de comprimento e 100 mm de distância entre centros
- Bsolda intermitente e intercalada com filete de 3 mm de altura e 20 mm de distância entre centros
- Csolda intermitente com filete de 3 mm de altura e 100 mm de distância entre centros
- Dsolda intercalada com filete de 3 mm de altura e 100 mm de distância entre centros
