Questão de Engenharia de Software — UML — UFES 2021
Engenharia de SoftwareUML
- Código
- qq687197
- Banca
- UFES
- Órgão
- UFES
- Ano
- 2021
- Nível
- Superior
- Cargo
- Analista de Tecnologia da Informação

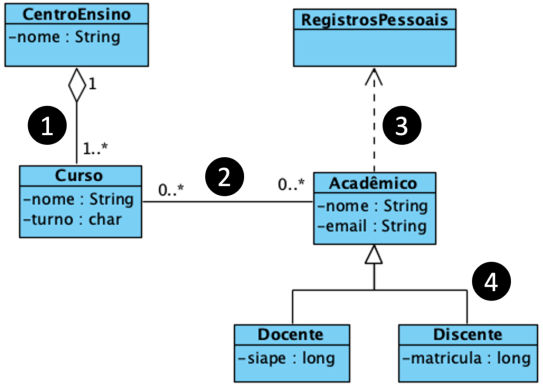

A figura a seguir mostra um diagrama de classes da UML com a adição de círculos numerados próximos a quatro linhas que representam quatro tipos diferentes de relacionamento entre classes:
Fonte: arquivo da banca.Segundo a sintaxe da UML, os tipos de relacionamentos ilustrados na imagem, indicados pelos números 1, 2, 3 e 4, nessa ordem, são:
Fonte: arquivo da banca.Segundo a sintaxe da UML, os tipos de relacionamentos ilustrados na imagem, indicados pelos números 1, 2, 3 e 4, nessa ordem, são:- Aagregação, associação, dependência e generalização.
- Bassociação, agregação, dependência e generalização.
- Cagregação, dependência, associação e generalização.
- Dassociação, agregação, generalização e dependência.
- Eagregação, associação, generalização e dependência.
