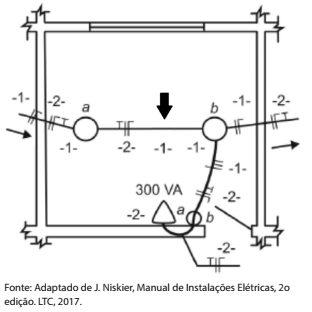

Na figura abaixo é mostrada uma instalação elétrica de duas lâmpadas (a e b) e uma tomada. No eletroduto entre as lâmpadas, os condutores do circuito 1 foram omitidos.
Assinale a alternativa que contém a fiação faltante para o correto funcionamento do circuito 1.
Assinale a alternativa que contém a fiação faltante para o correto funcionamento do circuito 1.- A1 fio da fase e 1 fio do neutro
- B1 fio da fase, 1 fio do neutro e 1 fio de terra
- C1 fio de retorno, 1 fio da fase e 1 fio do neutro
- D2 fios de retorno, 1 fio da fase e 1 fio do neutro
- E2 fios de retorno e 1 fio do neutro
