Questão de Engenharia de Software — UML — FUNDATEC 2022
Engenharia de SoftwareUML
- Código
- qq728341
- Banca
- FUNDATEC
- Órgão
- IPE Saúde
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista de Gestão em Saúde - Engenharia da Computação

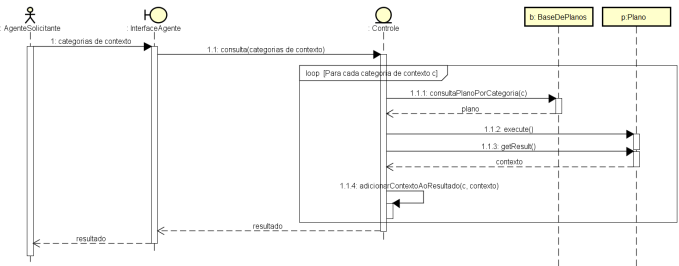

Considere o diagrama de sequência UML mostrado abaixo.
Em relação ao diagrama mostrado, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.( ) Um objeto da classe Controle recebe uma mensagem execute que contém uma instância p da classe Plano.( ) A mensagem consultaPlanoPorCategoria pode ser enviada diversas vezes, uma vez para cada categoria c.( ) A mensagem consulta recebida pelo objeto da classe Controle causa, por sua vez, o envio da mensagem consultaPlanoPorCategoria à instância b da classe BaseDePlanos.A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
Em relação ao diagrama mostrado, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.( ) Um objeto da classe Controle recebe uma mensagem execute que contém uma instância p da classe Plano.( ) A mensagem consultaPlanoPorCategoria pode ser enviada diversas vezes, uma vez para cada categoria c.( ) A mensagem consulta recebida pelo objeto da classe Controle causa, por sua vez, o envio da mensagem consultaPlanoPorCategoria à instância b da classe BaseDePlanos.A ordem correta de preenchimento dos parênteses, de cima para baixo, é:- AF – F – F.
- BF – V – V.
- CF – V – F.
- DV – F – V.
- EV – V – V.
