Questão de Engenharia Mecânica — Mecânica dos Fluidos — IBFC 2022
Engenharia MecânicaMecânica dos Fluidos
- Código
- qq754141
- Banca
- IBFC
- Órgão
- TJ-MG
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenheiro Mecânico

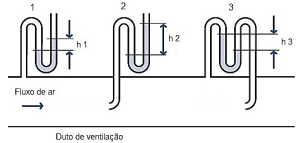

Os sistemas de ventilação podem ter funções variadas, conforme as necessidades da instalação e o objetivo principal é promover a circulação de ar natural, resfriado ou aquecido para proporcionar conforto humano, bem como remover material particulado em ambientes industriais. A fim de que a ventilação cumpra as funções para as quais foi projetada, deve manter a pressão gerada dentro de valores adequados. Uma forma prática de determinar a pressão é por meio de um canal em forma de U, parcialmente preenchido com água ou mercúrio, conectado ao duto de ventilação, sendo que a forma de conexão nos permite estabelecer valores de pressão estática, dinâmica e total.A figura (formas de medir pressão), a seguir, apresenta três formas de conexão, do canal em forma de U com o duto de ventilação, para as quais pode-se determinar o tipo de pressão obtida.
Assinale a alternativa correta.
Assinale a alternativa correta.- A1 pressão estática, 2 pressão total e 3 pressão dinâmica
- B1 pressão estática, 2 pressão dinâmica e 3 pressão total
- C1 pressão total, 2 pressão estática e 3 pressão dinâmica
- D1 pressão total, 2 pressão dinâmica e 3 pressão estática
- E1 pressão dinâmica, 2 pressão total e 3 pressão estática
