Questão de Engenharia de Software — UML — IF-PA 2022
Engenharia de SoftwareUML
- Código
- qq759885
- Banca
- IF-PA
- Órgão
- IF-PA
- Ano
- 2022
- Nível
- Superior
- Cargo
- Professor EBTT - Informática

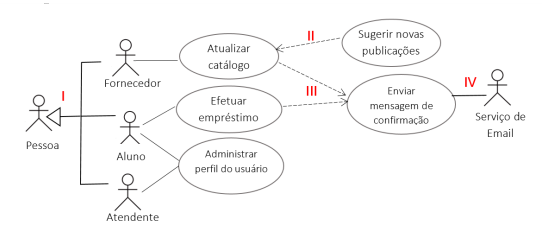

Os diagramas de casos de uso, presentes na Linguagem de Modelagem Unificada (UML), são diagramas comportamentais usados para capturar, especificar e visualizar o comportamento do sistema. O diagrama de casos de uso auxilia no levantamento dos requisitos funcionais do sistema, registrados em cenários de casos de uso, descrevendo um conjunto de funcionalidades do sistema e suas relações com elementos externos e entre si. Na figura a seguir, é apresentado o diagrama de casos de uso para um sistema de biblioteca, que destaca alguma dessas relações entre casos de uso e atores. Nos rótulos I, II, III e IV, vistos na figura a seguir, respectivamente, quais os nomes dos tipos de relacionamentos identificados nestes rótulos?
- AComunicação, Extend, Generalização, Include.
- BGeneralização, Include, Extend, Comunicação.
- CExtend, Comunicação, Generalização, Include.
- DInclude, Extend, Generalização, Comunicação.
- EGeneralização, Extend, Include, Comunicação.
