Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — SELECON 2022
EletrotécnicaCircuitos Elétricos em Eletrotécnica
- Código
- qq801614
- Banca
- SELECON
- Órgão
- IF-RJ
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico de Laboratório / Eletrotécnica

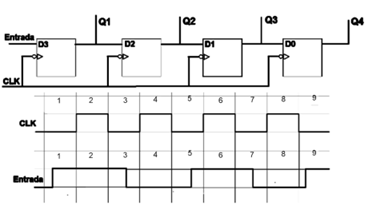

A figura a seguir mostra um registrador de deslocamento de 4 bits implementado com flip-flop tipo D.
Elementos de memória podem ser feitos por arranjos de portas lógicas básicas que permitem o armazenamento de informação. Esses elementos são conhecidos como multivibradores biestáveis que são muito utilizados para implementação de contadores e reqistradores.Com os circuitos inicializados em zero através de um pulso de clear, o diagrama de tempo para a saída Q3 desse circuito é:
Elementos de memória podem ser feitos por arranjos de portas lógicas básicas que permitem o armazenamento de informação. Esses elementos são conhecidos como multivibradores biestáveis que são muito utilizados para implementação de contadores e reqistradores.Com os circuitos inicializados em zero através de um pulso de clear, o diagrama de tempo para a saída Q3 desse circuito é:- A
- B
- C
- D
