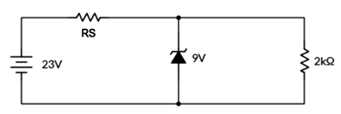

Afigura mostra um circuito regulador a zener.
O zener é um diodo especial projetado para funcionar na região reversa. Assim, ele é um excelente regulador de tensão, pois nesta região a tensão pouco varia. Entretanto, para a utilização do zener como regulador precisa-se garantir que ele esteja na região de regulação, ou seja, que a corrente nele esteja entre Izmin e Izmax. Sendo IZMAX = 131 mA e Izmin = 5 mA, a resistência RS que garante a regulação para o circuito está entre:
O zener é um diodo especial projetado para funcionar na região reversa. Assim, ele é um excelente regulador de tensão, pois nesta região a tensão pouco varia. Entretanto, para a utilização do zener como regulador precisa-se garantir que ele esteja na região de regulação, ou seja, que a corrente nele esteja entre Izmin e Izmax. Sendo IZMAX = 131 mA e Izmin = 5 mA, a resistência RS que garante a regulação para o circuito está entre:- A106 Ω e 2.8 ΚΩ
- B100 Ω e 1 ΚΩ
- C164 Ω e 1,6 ΚΩ
- D114 Ω e 3,5 ΚΩ
