Questão de Engenharia Civil — Instalações em Engenharia Civil — UNIOESTE 2022
Engenharia CivilInstalações em Engenharia Civil
- Código
- qq810929
- Banca
- UNIOESTE
- Órgão
- Prefeitura de Ramilândia - PR
- Ano
- 2022
- Nível
- Superior
- Cargo
- Engenheiro Civil

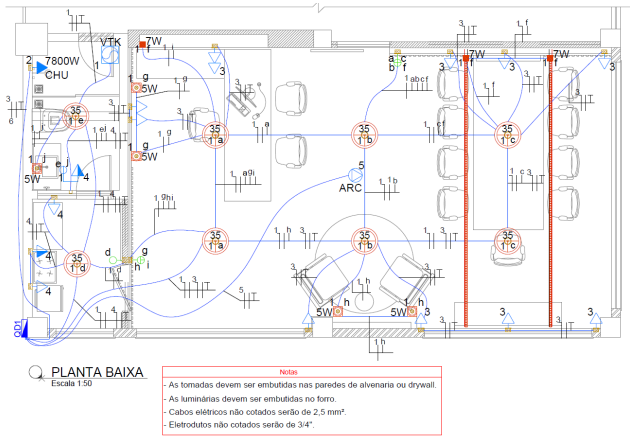

O projeto elétrico é o conjunto de todas as informações necessárias para a realização das instalações elétricas de uma edificação, tais como cálculos, desenhos, gráficos, materiais referentes a um sistema ou equipamento elétrico, baseado em normas técnicas. Trata-se de um projeto complementar, no qual são planejados cada detalhe de utilização de energia elétrica, a fim de garantir segurança e o funcionamento adequado das instalações, bem como evitar o superdimensionamento e desperdício de materiais. A figura a seguir representa o projeto elétrico de uma edificação.
Com relação à figura anterior, é INCORRETO afirmar:
Com relação à figura anterior, é INCORRETO afirmar:- AAs luminárias deverão ser embutidas no forro e possuirão potências de 35W, 7W e 5W.
- BO circuito de alimentação do chuveiro possui cabeamento de 6mm² e foi projetado para a potência máxima de 7,8kW.
- CO circuito nº 3 foi dimensionado para alimentação de todas as tomadas do projeto por meio de cabeamento de 4mm².
- DTodos os eletrodutos do projeto possuem diâmetro de 3/4".
- EO circuito nº 5 que alimenta o equipamento de ar-condicionado é composto por duas fases e um aterramento.
