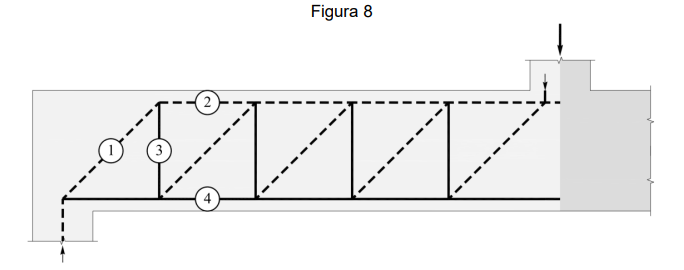

A Figura 8 ilustra um modelo com analogia de treliça aplicado a uma viga de concreto sob ação de uma carga concentrada transmitida por um pilar. A analogia de treliça assume que o fluxo de tensões em um elemento estrutural de concreto fissurado pode ser representado pelo fluxo de forças em um sistema de treliça.
Assinale a alternativa que indica de forma correta as forças axiais atuantes nas Barras 1, 2, 3 e 4.
Assinale a alternativa que indica de forma correta as forças axiais atuantes nas Barras 1, 2, 3 e 4.- ABarra 1: Tração; Barra 2: Tração; Barra 3: Compressão; Barra 4: Compressão.
- BBarra 1: Compressão; Barra 2: Compressão; Barra 3: Tração; Barra 4: Tração.
- CBarra 1: Tração; Barra 2: Compressão; Barra 3: Compressão; Barra 4: Tração.
- DBarra 1: Cisalhamento; Barra 2: Flexão; Barra 3: Cisalhamento; Barra 4: Flexão.
- EBarra 1: Cisalhamento; Barra 2: Flexão; Barra 3: Fendilhamento; Barra 4: Flexão.
