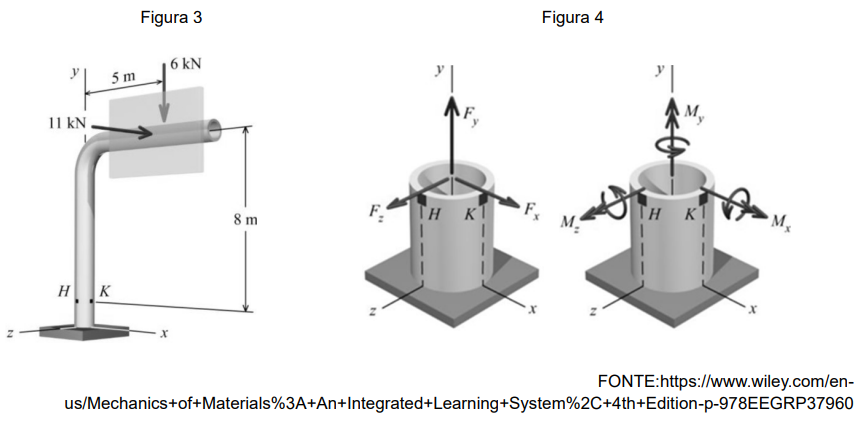

Uma placa de sinalização rodoviária pesa Psd = 6 kN e é suportada por um tubo estrutural com diâmetro externo de 275 mm e uma parede com espessura de 12,5 mm. A força resultante da pressão do vento agindo sobre a placa é de Nsd = 11 kN, conforme mostrado na Figura 3.Imagem associada para resolução da questãoAssinale a alternativa que apresenta as forças e os momentos agindo em uma seção transversal formada pelos pontos H e K, conforme convenções indicadas na Figura 4.
  1. AFx = 0 kN; Fy = 6 kN; Fz = 11 kNMx = 88 kN.m; My = -55 kN.ma; Mz = 30 kN.m
  2. BFx = 0 kN; Fy = -6 kN; Fz = -11 kNMx = -88 kN.m; My = 55 kN.ma; Mz = -30 kN.m
  3. CFx = 0 kN; Fy = -6 kN; Fz = -11 kNMx= -30 kN.m; My= -88 kN.ma; Mz = 55 kN.m
  4. DFx = 0 kN; Fy = 6 kN; Fz = 11 kNMx = 30 kN.m; My = 88 kN.ma; Mz = 55 kN.m
  5. EFx = 0 kN; Fy= -6 kN; Fz= -11 kNMx = 55 kN.m; My = -30 kN.ma; Mz = 88 kN.m
Revelar gabarito e comentário

GabaritoB — Fx = 0 kN; Fy = -6 kN; Fz = -11 kN Mx = -88 kN.m; My = 55 kN.ma; Mz = -30 kN.m
