Questão de Segurança e Saúde no Trabalho — Normas Regulamentadoras de Ministério do Trabalho e Emprego — COPEVE-UFAL 2023

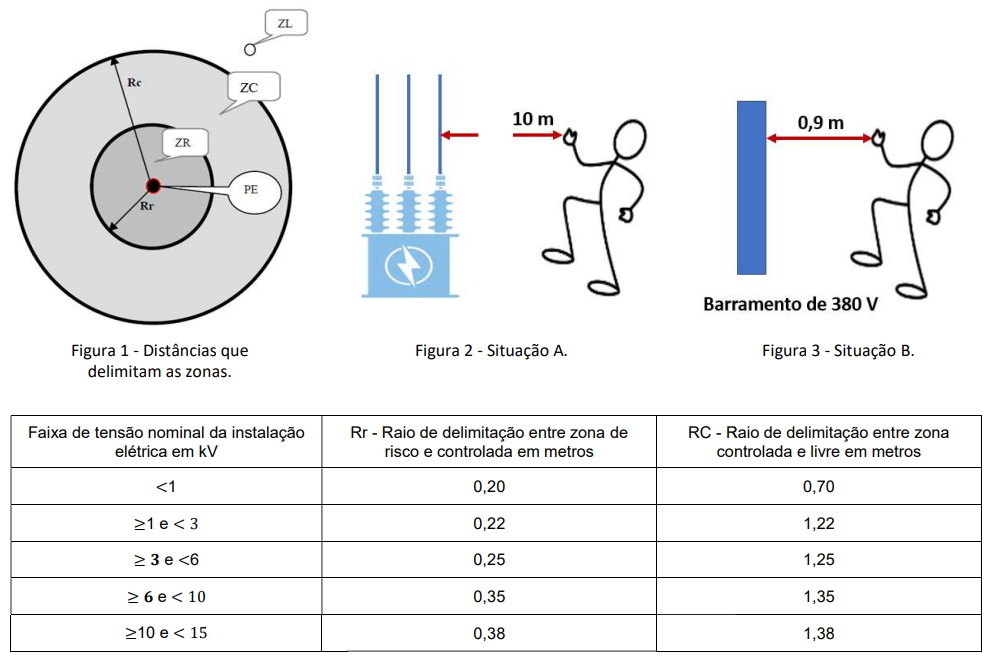

A Norma Regulamentadora (NR) nº 10 cria zonas de trabalho específicas nas instalações elétricas, considerando-se o distanciamento seguro. A zona controlada é a parte condutora energizada, não segregada, acessível, de dimensões estabelecidas, de acordo com o nível de tensão, cuja aproximação somente é permitida a profissionais autorizados. Essas distâncias são delimitas pelo nível de tensão das instalações elétricas, como identificado na tabela e ilustradas pela figura 1. De acordo com as zonas, apenas profissionais autorizados podem circular, exceto na zona livre, ainda que devam receber instruções sobre eventuais riscos, conforme é observado na NR-10. Na situação A da figura 2, um indivíduo está distanciado de um dos condutores nus de alta tensão que estão conectados aos terminais do primário de um transformador elétrico de potência trifásico. As únicas informações que se sabe do transformador são: a potência nominal de 75 kVA e corrente elétrica nominal do primário de e 20√3 A. E na situação B, o indivíduo está próximo de um barramento energizado, com o distanciamento indicado na figura 3.A respeito das duas situações, é correto afirmar que

1. Ana situação A, o indivíduo está zona livre. E na situação B, o indivíduo está na zona livre.
2. Bna situação A, o indivíduo está na zona controlada. E na situação B, o indivíduo está na zona livre.
3. Cna situação A, o indivíduo está na zona livre. E na situação B, o indivíduo está na zona controlada.
4. Dna situação A, o indivíduo está na zona controlada. E na situação B, o indivíduo está na zona controlada
5. Ena situação A, como não há informações sobre a tensão nominal dos condutores, não é possível informar em qual zona o indivíduo está. E na situação B, o indivíduo está na zona livre.
