Questão de Engenharia Elétrica — Distribuição na Engenharia Elétrica — COPEVE-UFAL 2023

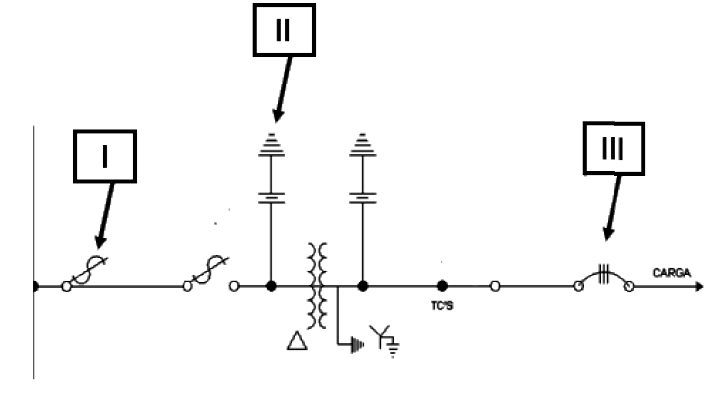

Nos projetos de média tensão até 300 kVA, via subestação aérea, a concessionária de energia, para facilitar a celebridade na análise dos projetos elétricos, disponibiliza planilhas como a de quadro de cargas. Quando preenchidas corretamente, os dados das cargas com os fatores de potência e demanda fornecem, de forma automática, informações com a potência do transformador de potência recomendado; potência do banco de capacitores a ser adotado, no caso de operação em vazio ou carga muito baixa, comum em agências bancárias; bitola dos condutores de baixa tensão; diâmetro do eletroduto; parâmetros do poste necessário para alocação do transformador de potência (esforço mecânico e altura), dentre outros equipamentos do Sistema Elétrico de Potência - SEP.A figura apresenta o recorte do diagrama unifilar que representa o posto de transformação do sistema de distribuição em média tensão de uma subestação aérea.Assinale a alternativa correta que corresponde aos elementos indicados em I, II e III, respectivamente.

1. APara-raios; elo fusível no ponto de derivação e disjuntor trifásico.
2. BElo fusível no ponto de derivação; para-raios e disjuntor trifásico.
3. CElo fusível no ponto de derivação; disjuntor trifásico e para-raios.
4. DDisjuntor trifásico; para-raios e elo fusível no ponto de derivação.
5. EDisjuntor trifásico; elo fusível no ponto de derivação e para-raios.
